Prospection géophysique 2D
La prospection géophysique 2D est une méthode qui permet d’obtenir une image du sous-sol en deux dimensions.

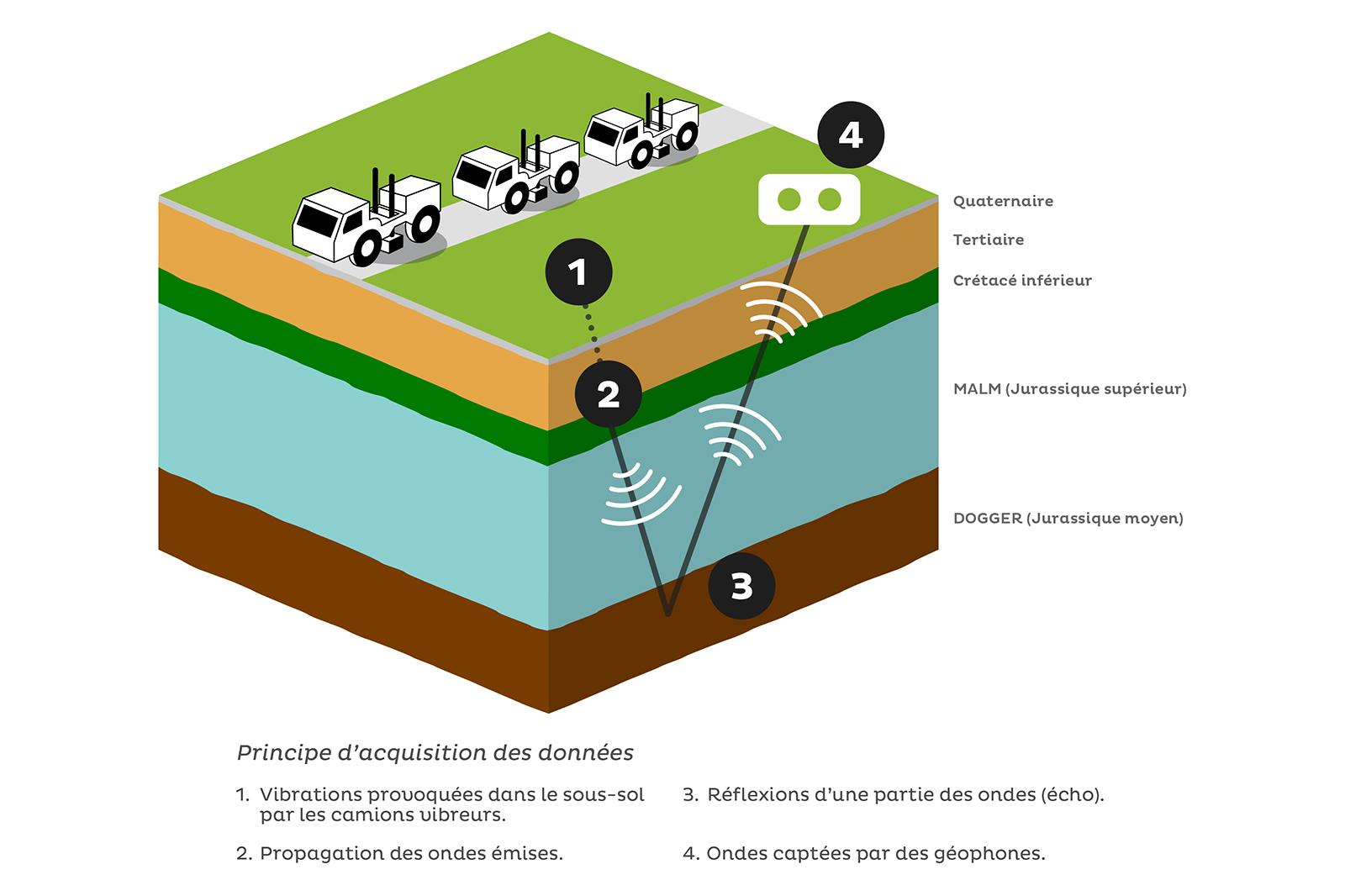

Cette technique de prospection repose sur la circulation de camions vibreurs le long d’un tracé en surface. Les camions en question sont dotés d’une plaque vibrante sous leur châssis, ce qui leur permet d’envoyer des vibrations dans le sol lorsqu’ils sont arrêtés. Ces ondes se réfléchissent dans les différentes couches souterraines vers des capteurs en surface, nommés géophones. À mesure que les camions progressent le long des routes, les géophones recueillent des données qui vont permettre de constituer une image en plan du sous-sol.
Les nuisances causées par une telle opération sont limitées. Les vibrations provoquées par les camions vibreurs sont similaires au bruit engendré par le passage d’une lourde machine agricole. Elles sont ainsi perceptibles, mais ne sont que d’une courte durée, le camion ne passant qu’une fois sur le tracé défini. Les vibrations émises respectent scrupuleusement les normes en vigueur et sont sans danger pour les habitations et le sous-sol.
Des données précieuses pour bénéficier de l’énergie géothermique
Les données collectées permettent d’interpréter et de modéliser les structures géologiques se trouvant sous nos pieds. Ces informations sont capitales pour déterminer l’emplacement de futurs sites géothermiques qui permettront d’exploiter d’une manière durable la chaleur du sous-sol au profit des habitants de la région.
Méthodologie d’acquisition des données

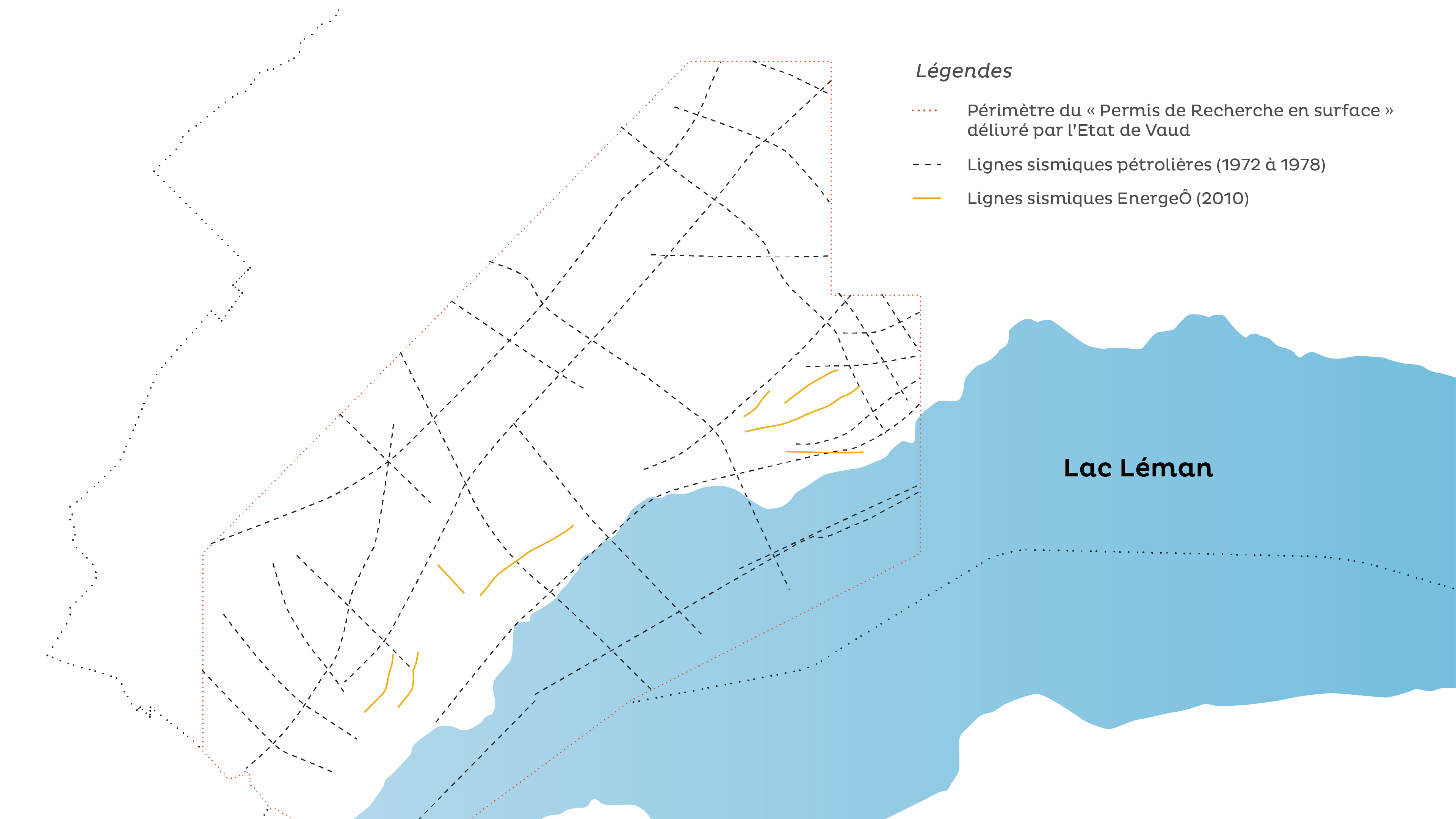

Inventaire des profils géophysiques 2D existants au droit du permis EnergeÔ et intégration des données.
Méthode d’acquisition géophysique 2D par camions vibreurs pour échographier le sous-sol de la Côte.

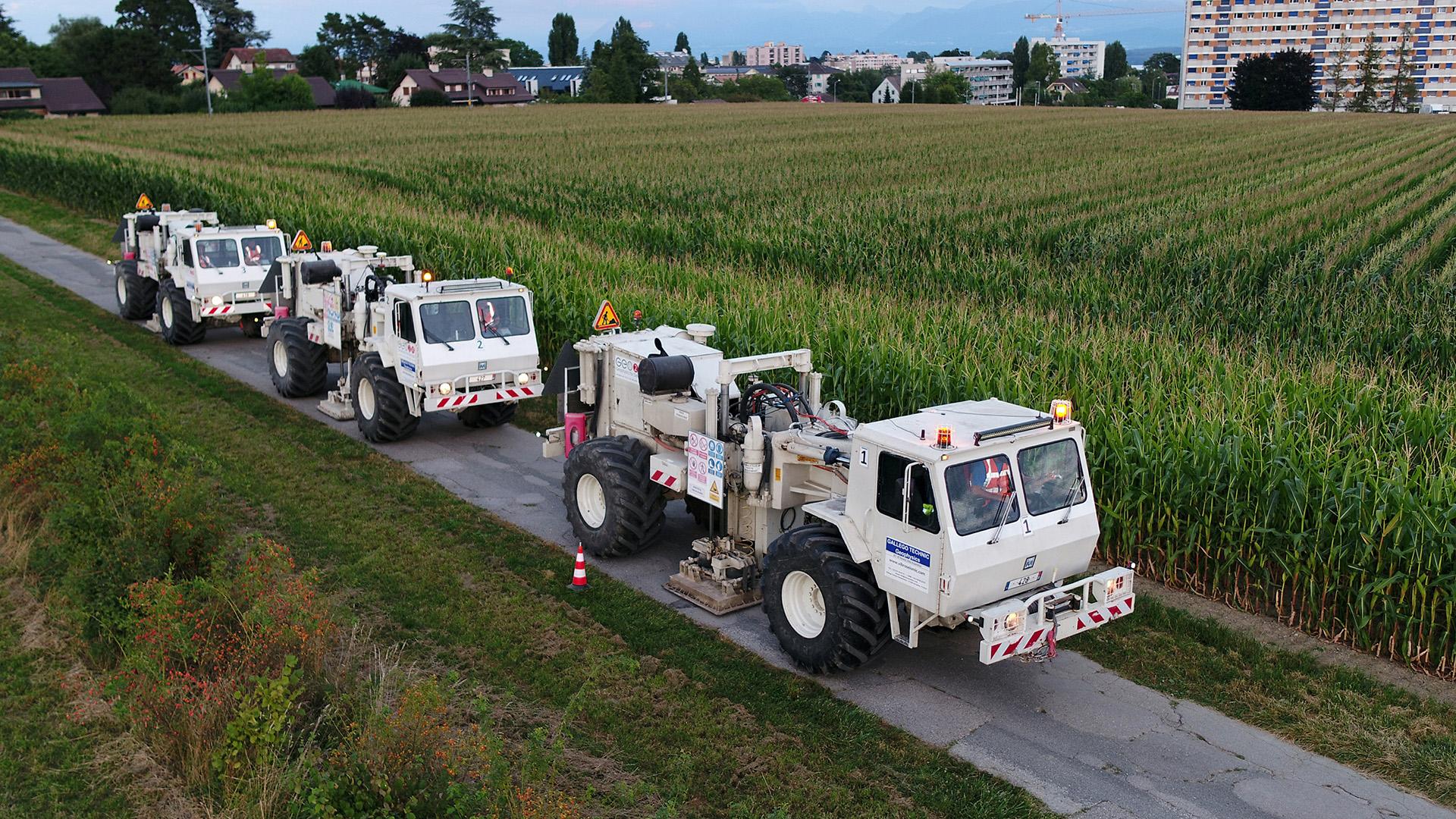

Campagne d’acquisition géophysique d’août 2021 réalisé au moyen de 3 camions vibreurs: 40 km de profils 2D acquis à travers La Côte.
Nyon, août 2021 © ADN Michel Perret

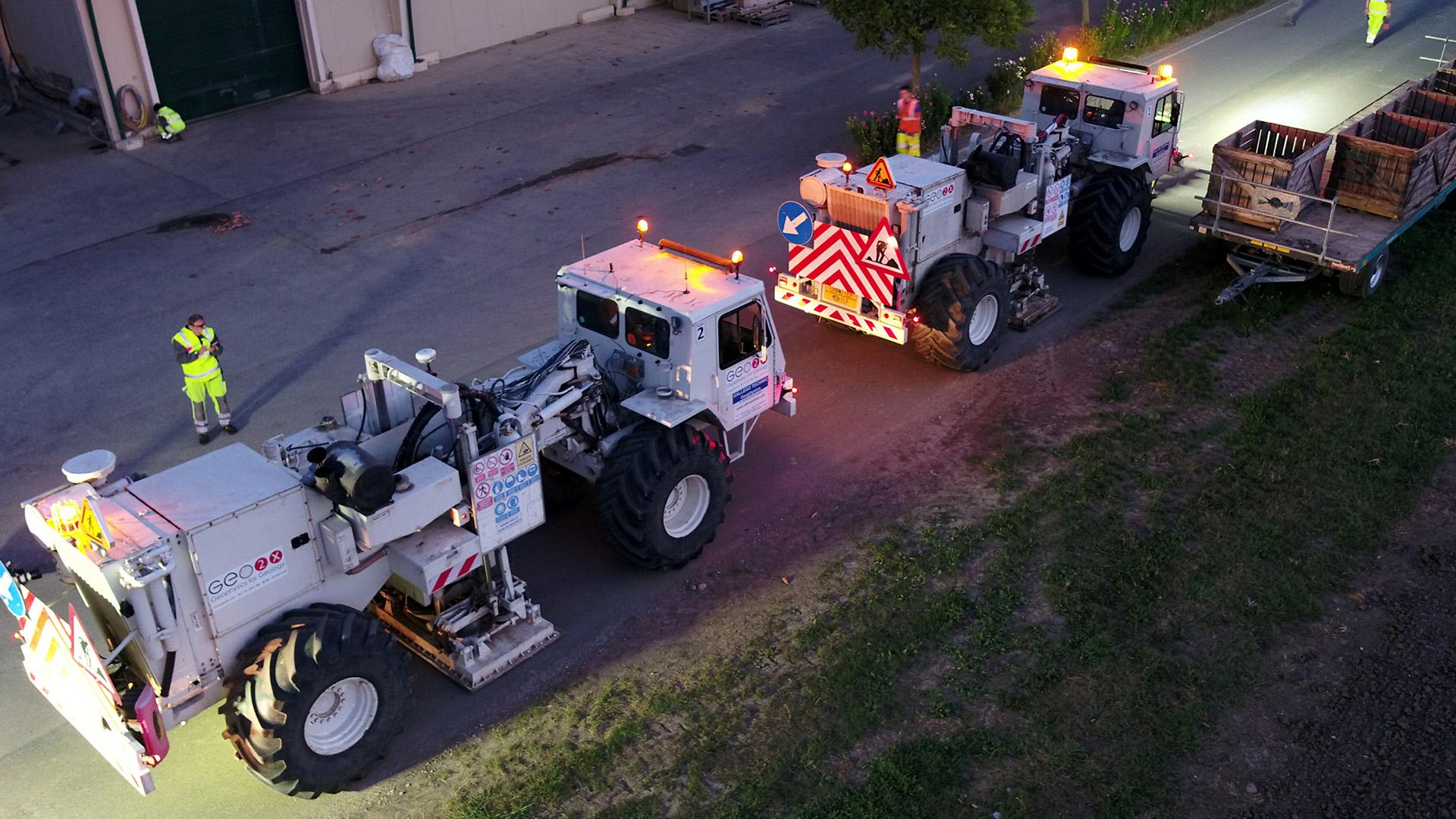

Campagne d’acquisition géophysique d’août 2021 réalisé au moyen de 3 camions vibreurs: 40 km de profils 2D acquis à travers La Côte.
Vinzel, août 2021 © ADN Michel Perret

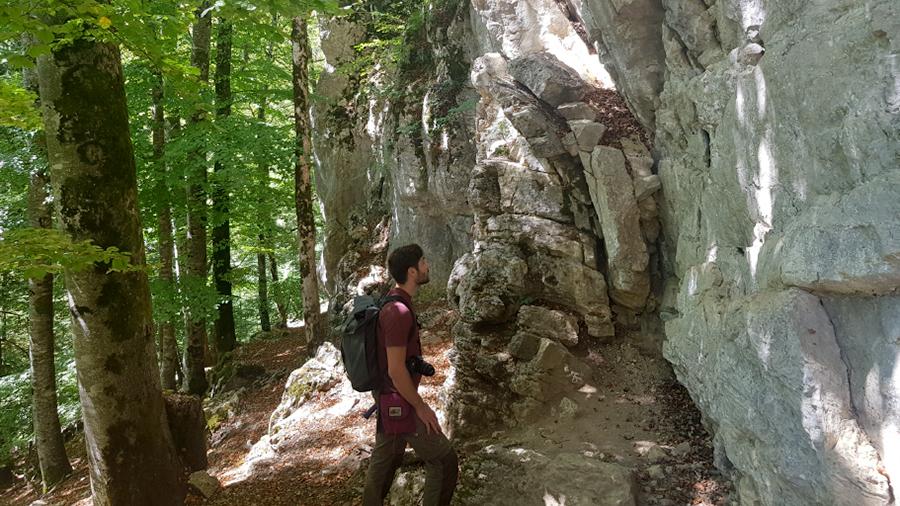

Mesures de terrain le long de la faille de St-Cergue et caractérisation des fractures apparentes.
Reconnaissance de la faille à St-Cergue

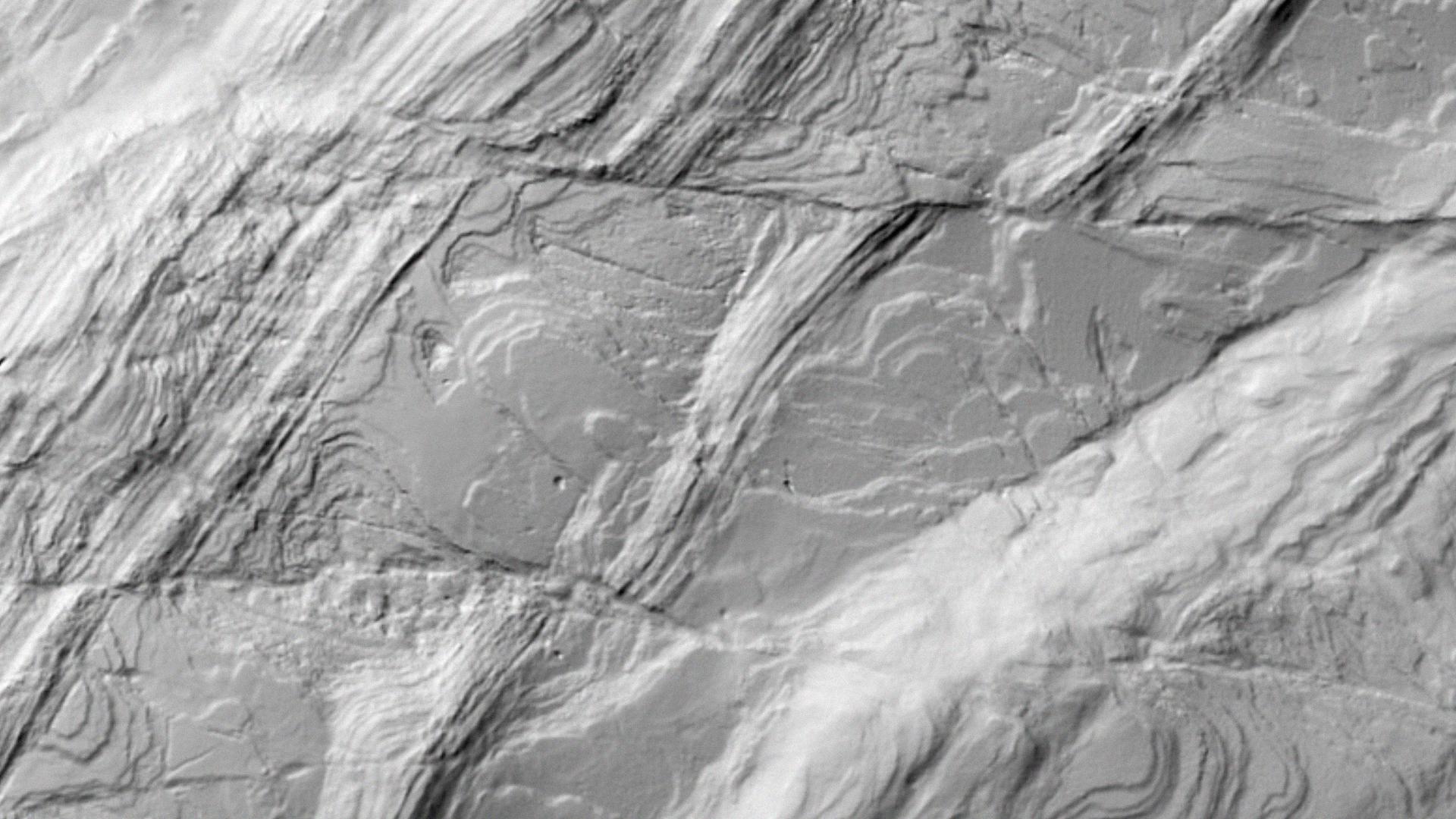

Reconnaissance des failles après analyse des modèles numériques de terrain de la Haute-Chaîne du Jura.
Image brute MNT (modèle numérique de terrain)

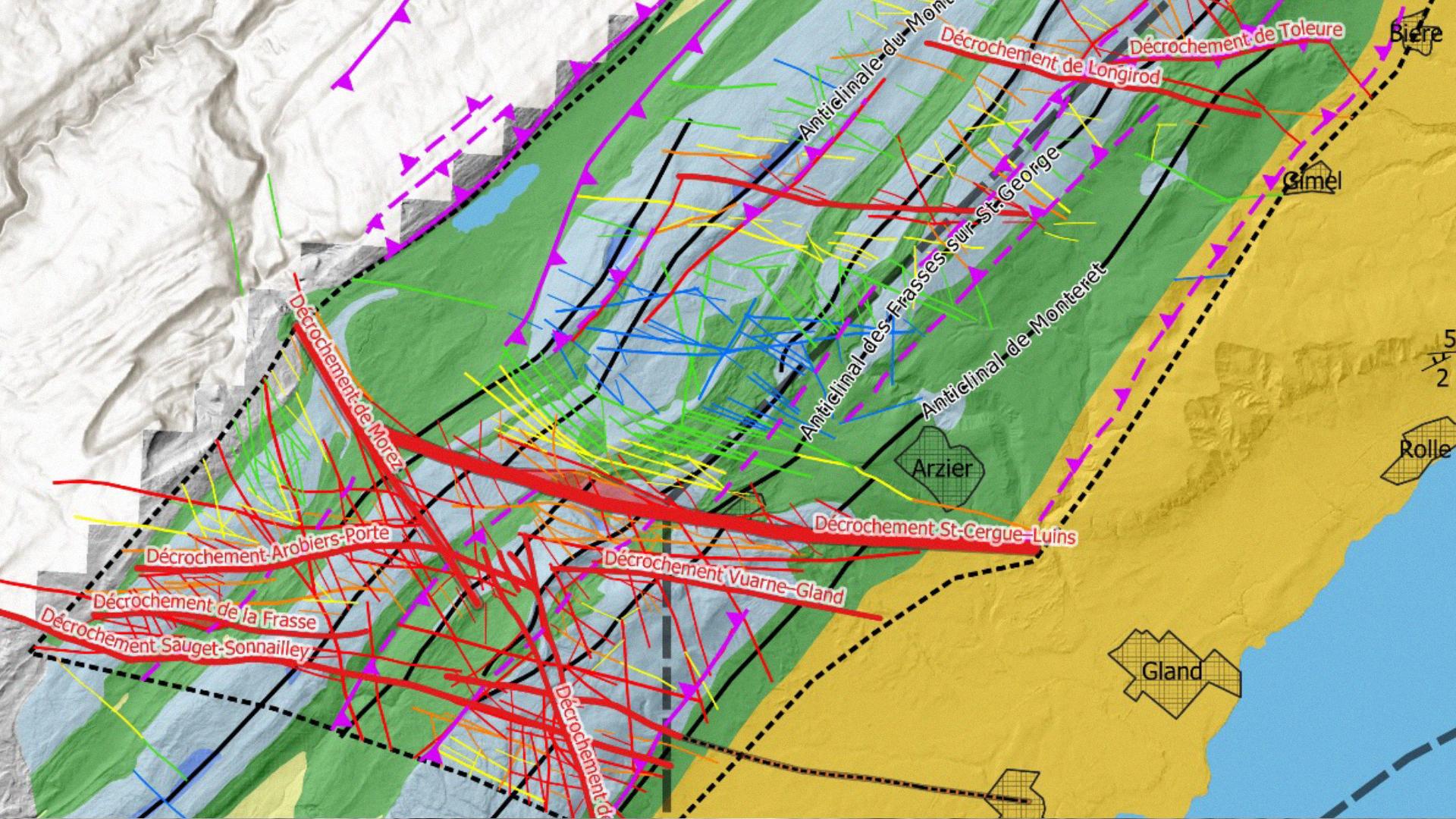

Reconnaissance des failles après analyse des modèles numériques de terrain de la Haute-Chaîne du Jura.
Image interprétée

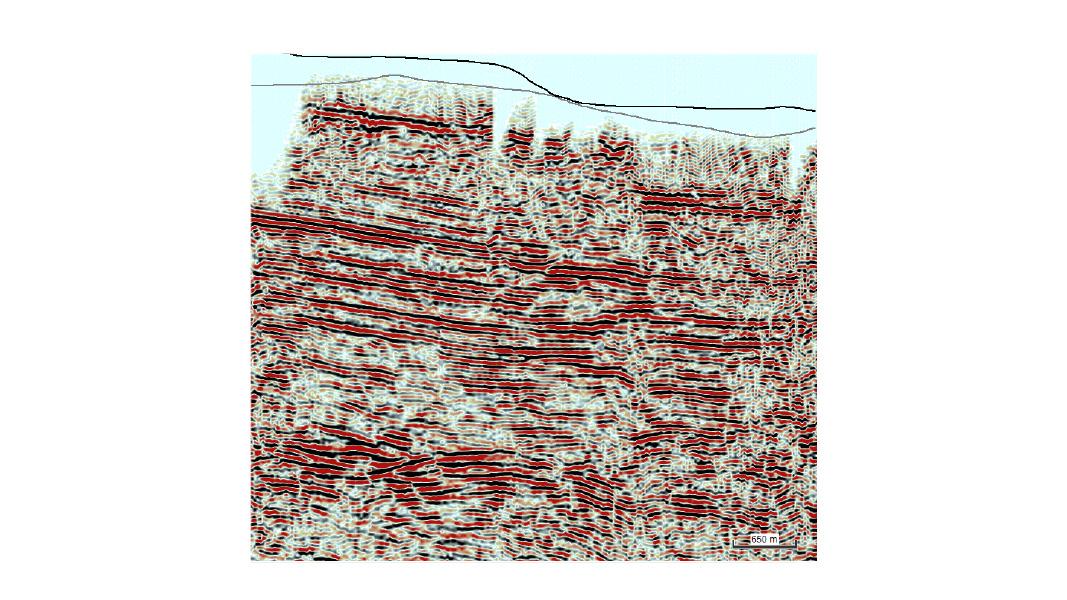

Interprétation sismique des failles et des horizons géologiques sur les profils géophysiques traités.
Profil non interprété

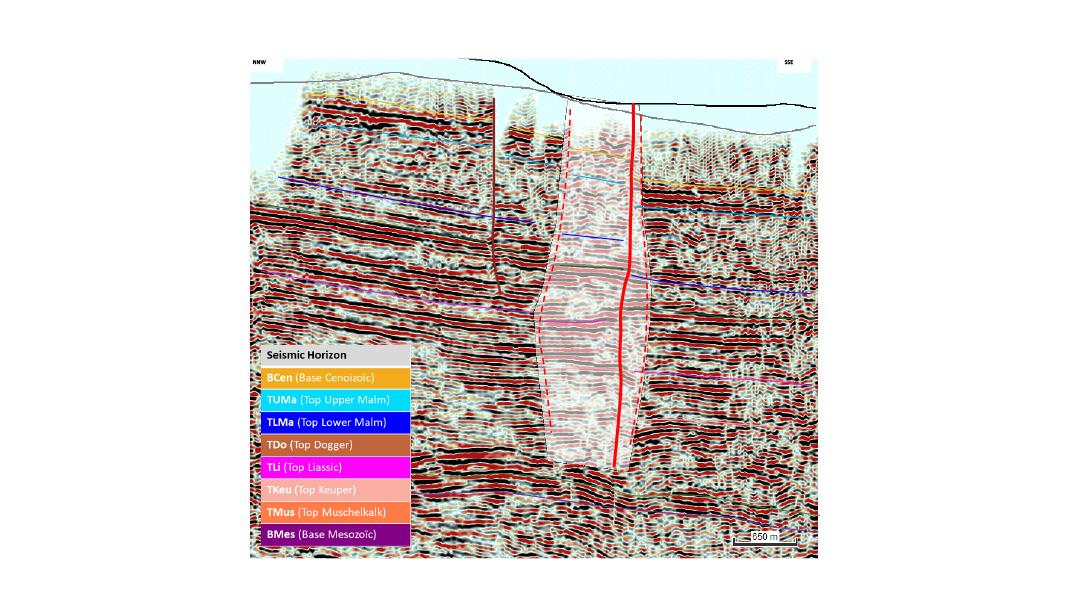

Interprétation sismique des failles et des horizons géologiques sur les profils géophysiques traités.
Profil interprété

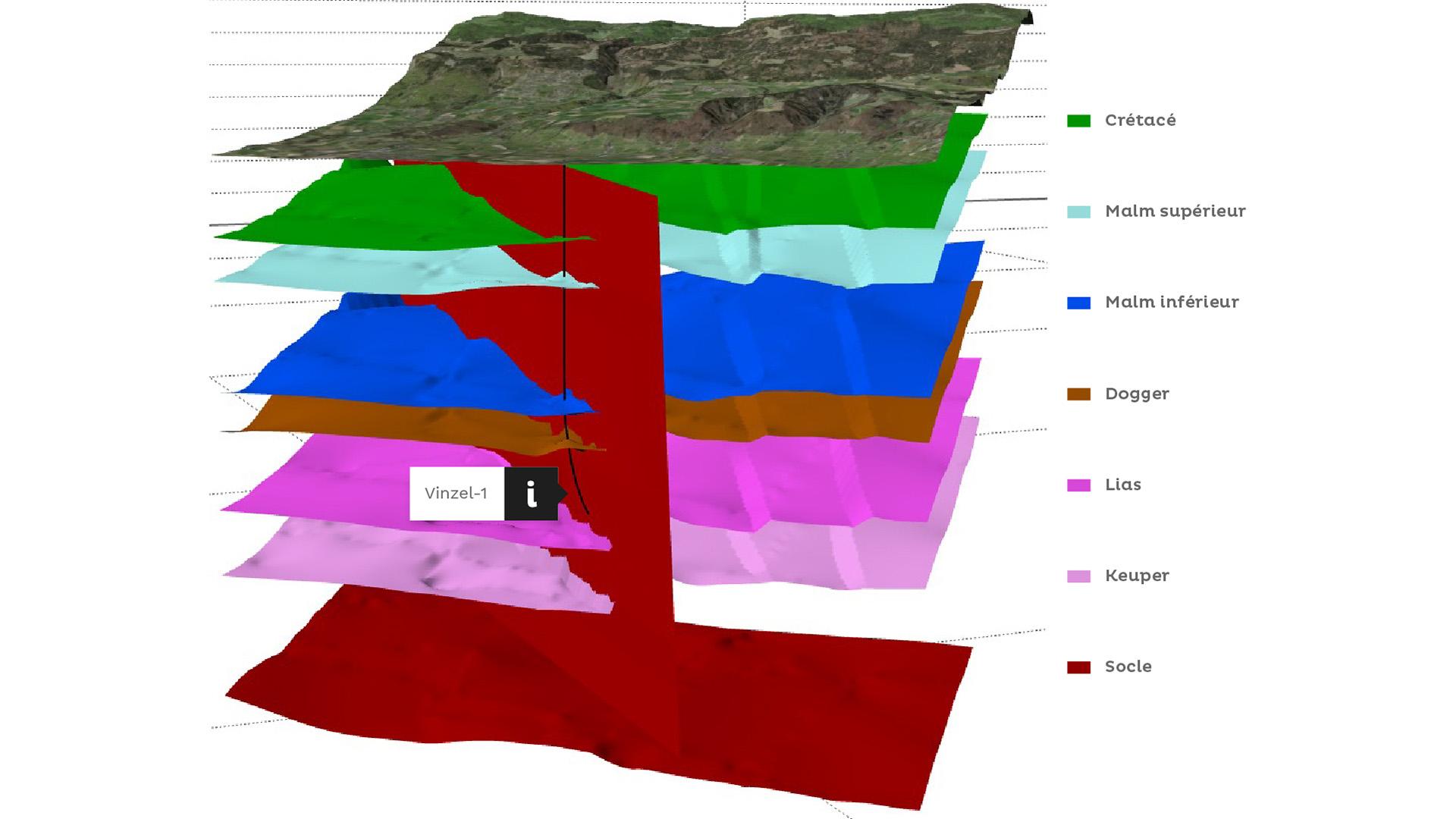

Construction d’un modèle géologique 3D sur la base des interprétations des profils géophysiques 2D.
Confirmation des cibles géologiques et choix des sites en surface pour effectuer de nouveaux forages et implanter des doublets géothermiques.

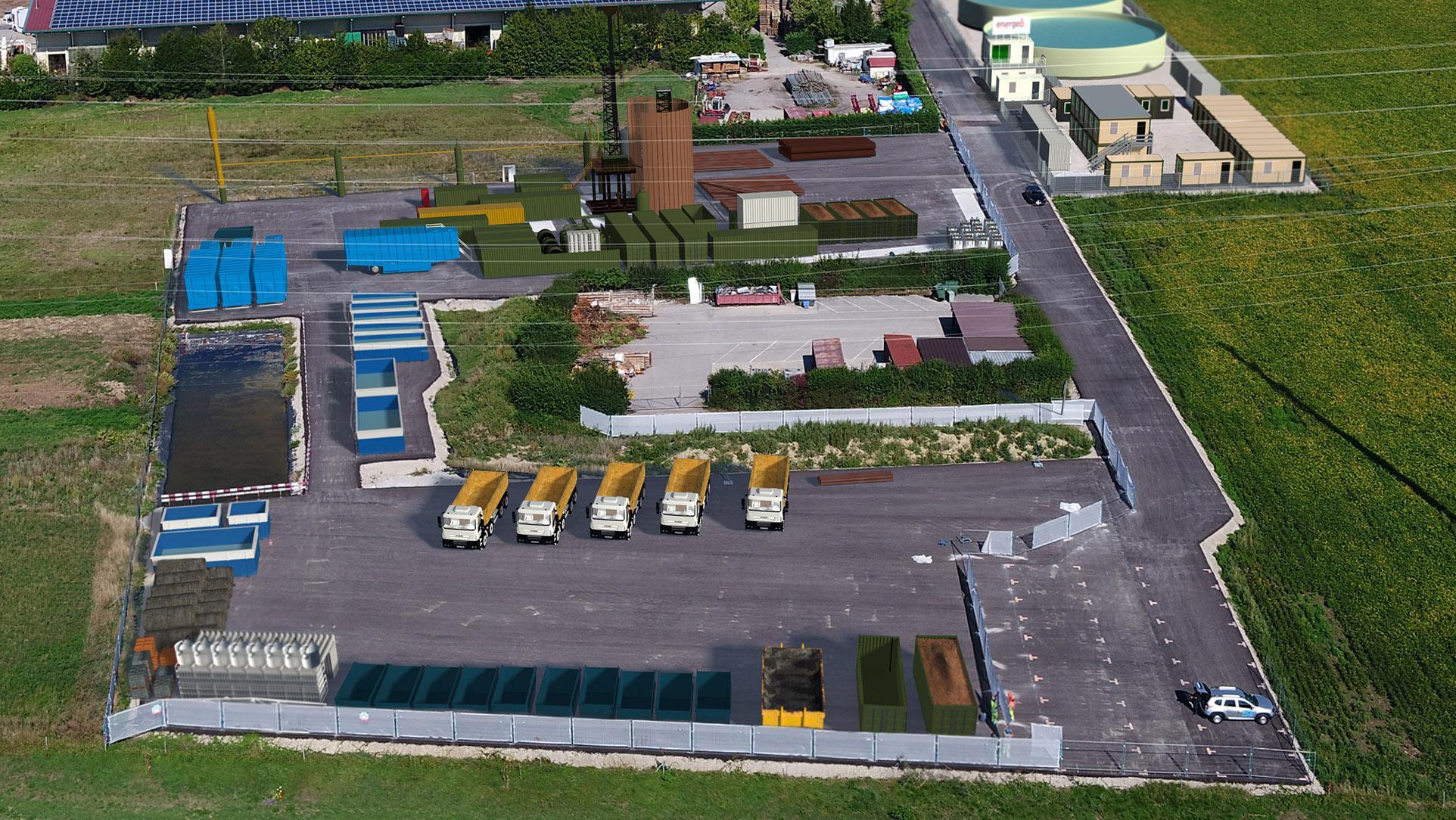

Exemple d’implantation des travaux de forage du site de Vinzel (Image © 84Ghz)
